¿Qué hace que el arco magnético sea una solución superior para la separación de materiales de alto volumen?

En el exigente mundo del procesamiento de materiales industriales, la separación de contaminantes ferrosos de materiales a granel es una operación crítica. Ya sea eliminando hierro atrapado de agregados reciclados, purificando productos alimenticios o protegiendo equipos posteriores en el procesamiento de minerales, la eficiencia del proceso de separación impacta directamente en la calidad del producto, la longevidad del equipo y los costos operativos. Los separadores magnéticos tradicionales, que a menudo utilizan imanes planos o rectangulares, han servido a la industria durante décadas. Sin embargo, el surgimiento de laimán de arcoha introducido un cambio de paradigma, particularmente para aplicaciones de gran volumen donde el rendimiento y la eficiencia de separación son primordiales.

El arco magnético, con su superficie magnética curvada, ofrece un enfoque fundamentalmente diferente para la separación de materiales. A diferencia de los imanes planos, que presentan un campo magnético plano, el imán de arco genera un campo orientado radialmente que es más eficaz para capturar y retener partículas ferrosas a medida que fluyen por su superficie. Este diseño, junto con los avances en materiales magnéticos de tierras raras, ha permitido eficiencias de separación significativamente mayores a tasas de rendimiento más altas. La geometría del imán de arco permite una distribución más uniforme del campo magnético, lo que reduce el riesgo de que las partículas escapen de la captura, y su construcción robusta garantiza un rendimiento confiable en entornos industriales hostiles. Este artículo explorará la ingeniería, la física y la ingeniería de aplicaciones que hacen del arco magnético una solución superior para la separación de materiales de gran volumen, proporcionando un análisis técnico integral para ingenieros, gerentes de planta y especialistas en adquisiciones.

Tabla de contenido

• 1. ¿Qué es un arco magnético y cómo funciona?
• 2. ¿Cuáles son las principales ventajas de rendimiento de los imanes de arco?
• 3. ¿Qué especificaciones técnicas definen un arco magnético de alto rendimiento?
• 4. ¿Cómo se compara el imán de arco con los separadores magnéticos tradicionales?
• 5. ¿Qué factores de ingeniería de aplicaciones afectan el rendimiento del imán de arco?
• 6. Preguntas frecuentes (FAQ)
• 7. Conclusión

1. ¿Qué es un arco magnético y cómo funciona?

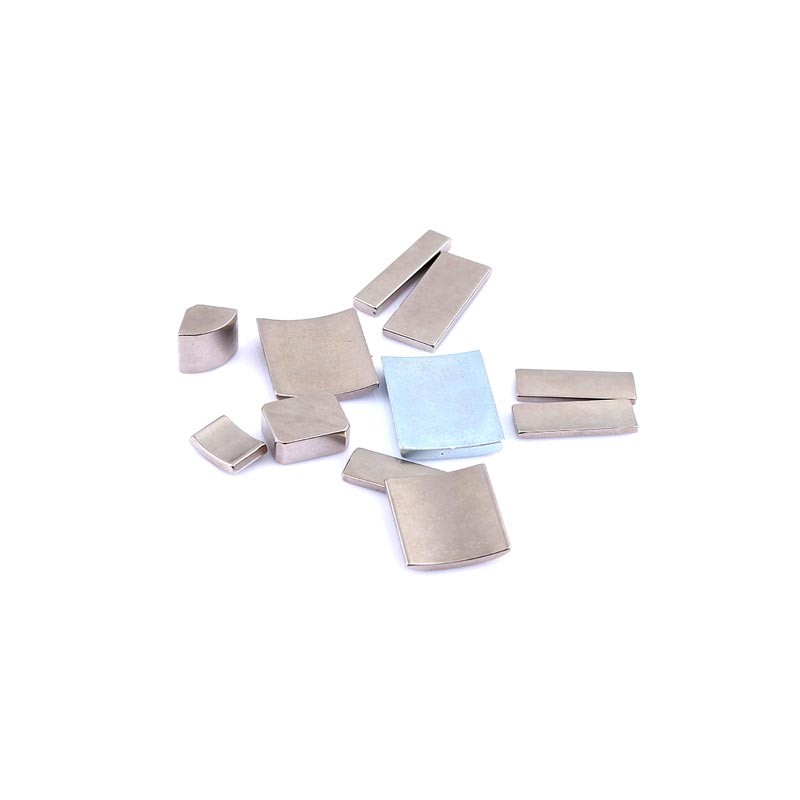

Unimán de arcoEs un imán permanente especialmente diseñado con forma curva o "arco". A diferencia de un imán de disco o rectangular estándar, el imán de arco está curvado a lo largo de su longitud, creando una superficie cóncava o convexa. En aplicaciones industriales de separación de materiales, el arco magnético se utiliza normalmente como componente de un separador magnético, donde se coloca dentro de un flujo de material. El material, a menudo transportado por una cinta, un canal o un alimentador vibratorio, pasa sobre o alrededor del arco magnético. El imán genera un campo magnético de alta intensidad que atrae y captura partículas ferrosas (que contienen hierro) de la corriente de material. La geometría curva del arco magnético no es arbitraria; está diseñado para optimizar el campo magnético para una máxima eficiencia de captura.

El principio fundamental detrás de la eficacia del arco magnético reside en la distribución del campo magnético. Un imán plano genera un campo magnético que es más fuerte directamente en su superficie y decae rápidamente con la distancia. Las líneas de campo suelen ser perpendiculares a la superficie, creando una zona de captura fuerte pero estrecha. Por el contrario, un arco magnético genera un campo que se distribuye de manera más uniforme a lo largo de la superficie curva. Las líneas del campo magnético siguen la curvatura, creando una zona de captura más profunda y consistente. Esto es particularmente ventajoso en aplicaciones de gran volumen donde el material puede fluir rápidamente o el espacio de separación es mayor. La geometría del arco magnético también ayuda a agitar el material, exponiendo más partículas al campo magnético.

EnImán Co., Ltd. de Xiamen Zhaobao, fabricamos imanes de arco utilizando materiales de tierras raras de alta calidad, normalmente neodimio (NdFeB) o samario cobalto (SmCo). Estos materiales proporcionan una fuerza magnética excepcional, lo que permite que el arco magnético capture incluso partículas débilmente magnéticas. El arco magnético suele estar encerrado en una carcasa protectora, a menudo hecha de acero inoxidable o de un material resistente al desgaste, para protegerlo de la naturaleza abrasiva del flujo de material. La carcasa también garantiza que el imán esté mecánicamente seguro y pueda integrarse en el sistema de manipulación de materiales. Nuestra fábrica ha desarrollado técnicas de fabricación avanzadas para garantizar la curvatura precisa y la orientación magnética de nuestros imanes de arco, maximizando su rendimiento en aplicaciones de separación de alto volumen.

2. ¿Cuáles son las principales ventajas de rendimiento de los imanes de arco?

El arco magnético ofrece varias ventajas de rendimiento distintivas sobre los separadores magnéticos tradicionales, lo que lo convierte en la opción preferida para la separación de materiales de gran volumen. Estas ventajas se derivan de su geometría única y los materiales magnéticos de alto rendimiento utilizados en su construcción. Las siguientes son las principales ventajas de rendimiento del arco magnético:

• Eficiencia de captura superior:La superficie curva del arco magnético crea un campo magnético más uniforme y profundo, lo que le permite capturar partículas ferrosas de manera más efectiva que un imán plano. En aplicaciones de gran volumen, esto se traduce en una menor concentración de contaminantes ferrosos en el flujo de producto. Las pruebas de campo han demostrado que los imanes de arco pueden alcanzar eficiencias de captura de hasta el 99,5 %, en comparación con el 90-95 % de los imanes planos.
• Mayor capacidad de rendimiento:El diseño del imán de arco permite una zona de separación más grande, lo que le permite procesar mayores volúmenes de material sin comprometer la eficiencia de la separación. Esto es particularmente importante en industrias como la minería, el reciclaje y el procesamiento de agregados, donde las tasas de rendimiento son un factor crítico.
• Capacidad de autolimpieza:En muchas configuraciones de arco magnético, las partículas ferrosas capturadas se separan automáticamente de la superficie del imán. Esto suele lograrse mediante un tambor magnético giratorio o un mecanismo raspador. La función de autolimpieza permite un funcionamiento continuo e ininterrumpido, lo que reduce la necesidad de limpieza manual y minimiza el tiempo de inactividad.
• Degradación reducida del producto:A diferencia de algunos separadores magnéticos que pueden dañar el flujo de material, el arco magnético proporciona un proceso de separación suave y consistente. El material fluye suavemente sobre la superficie curva, minimizando la rotura o degradación del producto.
• Versatilidad:Los imanes de arco se pueden adaptar a una amplia variedad de sistemas de manipulación de materiales. Se pueden integrar en cintas transportadoras, tolvas y líneas de transporte neumático. Esta versatilidad los convierte en una solución práctica para una variedad de industrias.

La siguiente tabla proporciona una comparación de las métricas clave de rendimiento entre los imanes de arco y los imanes planos:

Estas ventajas han llevado a la adopción generalizada de imanes de arco en una amplia gama de industrias. En la industria del reciclaje, los imanes de arco se utilizan para eliminar metales ferrosos de los materiales triturados, mejorando la calidad del producto reciclado. En la industria alimentaria, protegen los equipos de procesamiento de la contaminación y garantizan la pureza del producto. En el procesamiento de minerales separan los minerales valiosos del material de desecho. En Xiamen Zhaobao Magnet Co., Ltd., tenemos una amplia experiencia en el diseño y fabricación de imanes de arco para estas y otras aplicaciones, y estamos comprometidos a brindar a nuestros clientes productos y soporte técnico de la más alta calidad.

3. ¿Qué especificaciones técnicas definen un arco magnético de alto rendimiento?

Para seleccionar el arco magnético adecuado para una aplicación específica de gran volumen, es esencial comprender las especificaciones técnicas clave que definen su rendimiento. Estas especificaciones cubren el material magnético, la geometría y la resistencia ambiental del imán. Las siguientes son las especificaciones más importantes para un arco magnético de alto rendimiento:

Material magnético:El material magnético determina la fuerza y ​​estabilidad del arco magnético. Los dos materiales más comunes son el neodimio (NdFeB) y el samario cobalto (SmCo). NdFeB ofrece la fuerza magnética más alta pero tiene un límite de temperatura de funcionamiento más bajo (80-150 °C). SmCo ofrece una fuerza magnética más baja pero tiene un límite de temperatura de funcionamiento más alto (hasta 350 °C) y es más resistente a la corrosión. La elección del material depende de la temperatura de la aplicación y de los requisitos ambientales.

Fuerza magnética / Gauss superficial:El gauss superficial es una medida de la densidad del flujo magnético en la superficie del imán. Los valores de gauss más altos indican un imán más fuerte, lo que se traduce en una mejor captura de partículas ferrosas. Un arco magnético de alto rendimiento para aplicaciones de gran volumen suele tener una superficie gauss de 8000-12000 Gauss o superior. El nivel de gauss específico requerido depende del tamaño de las partículas, el caudal del material y la distancia de separación.

Radio de arco y ángulo de cobertura:El radio del arco y el ángulo de cobertura definen la curvatura y el tamaño del arco magnético. El radio determina cómo se adapta el imán a la trayectoria del flujo de material, mientras que el ángulo de cobertura determina qué parte del flujo de material está expuesto al campo magnético. Un ángulo de cobertura mayor proporciona una zona de separación más larga, lo que mejora la eficiencia de captura.

Recubrimiento protector:El arco magnético suele estar recubierto para protegerlo de la corrosión, la abrasión y el ataque químico. Los materiales de revestimiento comunes incluyen níquel (Ni), níquel-cobre-níquel (NiCuNi), zinc y epoxi. El recubrimiento debe ser lo suficientemente duradero para resistir la naturaleza abrasiva del flujo de material manteniendo al mismo tiempo la integridad del material magnético.

La siguiente tabla resume las especificaciones clave para un arco magnético típico de alto rendimiento:

En Xiamen Zhaobao Magnet Co., Ltd., fabricamos imanes de arco para cumplir o superar estas especificaciones. Nuestra fábrica utiliza procesos de fabricación avanzados, que incluyen rectificado y magnetización de precisión, para garantizar que nuestros imanes de arco brinden un rendimiento consistente y confiable. También ofrecemos diseños personalizados para cumplir con los requisitos de aplicaciones específicas.

4. ¿Cómo se compara el imán de arco con los separadores magnéticos tradicionales?

Para comprender el valor total del arco magnético, resulta útil compararlo directamente con los separadores magnéticos tradicionales, como los imanes planos, los imanes de placa y los imanes cilíndricos. Cada tipo de imán tiene sus propias fortalezas y debilidades, y la selección del tipo apropiado depende de la aplicación específica. Sin embargo, el arco magnético ofrece una combinación única de ventajas que lo hacen superior para la separación de materiales de gran volumen.

Los imanes planos (también conocidos como imanes de placa) son el tipo más común de separador magnético. Son sencillos de fabricar y relativamente económicos. Sin embargo, tienen una profundidad de campo magnético limitada y son menos efectivos para capturar partículas que no están en contacto directo con la superficie. Los imanes planos se utilizan a menudo en aplicaciones de procesamiento por lotes o de bajo volumen, donde su simplicidad y bajo costo son una ventaja.

Los imanes cilíndricos (también conocidos como imanes de tambor) se utilizan normalmente en separadores magnéticos automatizados. Consisten en un imán cilíndrico que gira dentro de una carcasa. El material fluye sobre la superficie del tambor y el campo magnético captura partículas ferrosas. Los imanes de tambor pueden ser muy eficaces, pero son más complejos y caros que los imanes planos.

La siguiente tabla proporciona una comparación directa del imán de arco, el imán plano y el imán de tambor en términos de parámetros clave de rendimiento:

Como ilustra la tabla, el arco magnético ofrece un equilibrio superior entre rendimiento, costo y versatilidad. Proporciona la alta eficiencia de captura y capacidad de autolimpieza de un imán de tambor, con un menor costo inicial y mayor adaptabilidad. En Xiamen Zhaobao Magnet Co., Ltd., hemos visto a muchos clientes pasar de imanes planos a imanes de arco para lograr una mayor eficiencia de separación y reducir el tiempo de inactividad. La capacidad del imán de arco para proporcionar una separación consistente y de alto volumen con un mantenimiento mínimo lo convierte en una solución rentable para una amplia gama de industrias.

5. ¿Qué factores de ingeniería de aplicaciones afectan el rendimiento del imán de arco?

El rendimiento de un arco magnético en una aplicación específica está influenciado por varios factores de ingeniería. Estos factores no son inherentes al imán en sí, sino que están relacionados con cómo se integra en el sistema de manipulación de materiales. Al considerar cuidadosamente estos factores, los ingenieros pueden optimizar el rendimiento del arco magnético para su aplicación específica. Los factores clave de ingeniería de aplicación son el caudal de material, las características del material, la distancia de separación, la intensidad del campo magnético y las condiciones ambientales.

Caudal de materiales:El caudal de la corriente de material afecta el tiempo de residencia del material en el campo magnético. A caudales más altos, el material está en contacto con el imán durante un período más corto, lo que puede reducir la eficiencia de captura. Sin embargo, el diseño del imán de arco está optimizado para manejar altos caudales y su rendimiento se puede mejorar aún más ajustando la curvatura y el ángulo del imán.

Características de los materiales:Las propiedades del material que se procesa, incluido el tamaño de partícula, la densidad y el contenido de humedad, afectan la eficiencia de captura del arco magnético. Las partículas más pequeñas son más difíciles de capturar que las partículas más grandes y los materiales con alto contenido de humedad pueden agruparse, lo que reduce la eficiencia de la separación. El diseño del arco magnético debe adaptarse a las características específicas del material.

Distancia de separación:La distancia entre el arco magnético y el flujo de material es crítica. A medida que aumenta la brecha, la intensidad del campo magnético disminuye, lo que reduce la eficiencia de captura. El arco magnético debe colocarse lo más cerca posible del flujo de material, pero sin interferir con el flujo de material. La distancia de separación óptima es un equilibrio entre la captura efectiva y el flujo suave del material.

Fuerza del campo magnético:La intensidad del campo magnético debe ser suficiente para capturar las partículas ferrosas presentes en la corriente de material. Para aplicaciones de gran volumen, donde el material puede contener una amplia gama de tamaños de partículas, generalmente se requiere un campo más intenso. La elección del material magnético y del tamaño del imán determina la intensidad del campo.

Condiciones ambientales:El entorno operativo, incluida la temperatura, la humedad y la presencia de productos químicos corrosivos, pueden afectar el rendimiento y la longevidad del arco magnético. Las altas temperaturas pueden reducir la fuerza magnética de algunos materiales y los productos químicos corrosivos pueden dañar la capa protectora.

En Xiamen Zhaobao Magnet Co., Ltd., trabajamos estrechamente con nuestros clientes para comprender los requisitos de sus aplicaciones específicas y diseñar imanes de arco optimizados para sus condiciones únicas. Brindamos soporte de ingeniería detallado, incluido el modelado de campos magnéticos y pruebas de rendimiento, para garantizar que nuestros imanes de arco brinden el más alto nivel de rendimiento y confiabilidad.

6. Preguntas frecuentes (FAQ)

Pregunta 1: ¿Cuál es la vida útil típica de un arco magnético en una aplicación de separación de materiales de gran volumen?

Respuesta: La vida útil típica de un arco magnético depende de las condiciones operativas de la aplicación. Con una selección y un mantenimiento adecuados, un arco magnético puede durar entre 10 y 20 años o más. El material magnético en sí no se degrada significativamente con el tiempo. Los principales factores que afectan la vida útil son el desgaste de la capa protectora y la posibilidad de daños físicos. Nuestros imanes de arco en Xiamen Zhaobao Magnet Co., Ltd. se fabrican con recubrimientos duraderos y materiales de alta calidad para garantizar una larga vida útil.

Pregunta 2: ¿Pueden los imanes de arco capturar partículas de acero inoxidable débilmente magnéticas?

Respuesta: Sí, los imanes de arco pueden capturar partículas de acero inoxidable débilmente magnéticas, aunque la eficiencia de captura depende del grado específico de acero inoxidable. Los aceros inoxidables ferríticos y martensíticos son magnéticos y pueden capturarse. Los aceros inoxidables austeníticos, como 304 y 316, no son magnéticos y no pueden ser capturados por un arco magnético estándar. Para las partículas de acero inoxidable austenítico, se requiere una tecnología de separación diferente, como un separador magnético de alta intensidad.

Pregunta 3: ¿Cuál es la temperatura máxima de funcionamiento para un arco magnético?

Respuesta: La temperatura máxima de funcionamiento depende del material magnético utilizado. Los imanes de neodimio suelen tener una temperatura máxima de funcionamiento de 80 a 150 °C, según el grado. Los imanes de samario y cobalto pueden funcionar hasta 350°C. Para aplicaciones de alta temperatura, podemos suministrar imanes de arco hechos de samario y cobalto o con un grado de neodimio para alta temperatura. Nuestro equipo técnico puede asesorarle sobre el material óptimo para sus requisitos de temperatura específicos.

Pregunta 4: ¿Cómo se compara el arco magnético con un electroimán en términos de costo operativo?

Respuesta: Los imanes de arco son imanes permanentes y no requieren un suministro de energía continuo, lo que los hace significativamente más eficientes energéticamente que los electroimanes. El costo operativo de un arco magnético es esencialmente cero, mientras que un electroimán consume electricidad y requiere un suministro de energía. Para un funcionamiento continuo y de gran volumen, el bajo coste operativo del imán de arco es una gran ventaja. En Xiamen Zhaobao Magnet Co., Ltd., recomendamos los imanes de arco para aplicaciones donde se requiere una separación continua, confiable y rentable.

Pregunta 5: ¿Se puede personalizar el arco magnético para una aplicación específica?

Respuesta: Sí, los imanes de arco se pueden personalizar para cumplir con los requisitos específicos de una aplicación. Ofrecemos una variedad de opciones de personalización, que incluyen radio de arco, ángulo de cobertura, material magnético y tipo de recubrimiento. También podemos diseñar imanes de arco que se integran en sistemas de manipulación de materiales específicos, como transportadores y tolvas. Nuestro equipo de ingeniería puede trabajar con usted para diseñar un arco magnético que cumpla con sus especificaciones exactas.

7. Conclusión

El arco magnético representa un avance significativo en la tecnología de separación magnética y ofrece una solución superior para aplicaciones de separación de materiales de gran volumen. Su geometría curva única, combinada con materiales de tierras raras de alto rendimiento, permite una eficiencia de captura excepcional, una alta capacidad de rendimiento y bajos costos operativos. En comparación con los imanes planos y de tambor tradicionales, el imán de arco proporciona un equilibrio superior entre rendimiento, costo y versatilidad, lo que lo convierte en la opción preferida para una amplia gama de industrias.

Comprender las especificaciones técnicas y los factores de ingeniería de aplicaciones que afectan el rendimiento del arco magnético es esencial para seleccionar la solución adecuada para sus necesidades específicas. En Xiamen Zhaobao Magnet Co., Ltd., nos dedicamos a proporcionar imanes de arco de alta calidad y soporte técnico integral a nuestros clientes. Nuestro equipo de ingenieros experimentados puede ayudarlo a diseñar e implementar una solución de arco magnético que optimice su proceso de separación de materiales y mejore su eficiencia operativa.

Póngase en contacto con Xiamen Zhaobao Magnet Co., Ltd. hoypara saber cómo nuestros imanes de arco pueden mejorar sus operaciones de separación de materiales.
