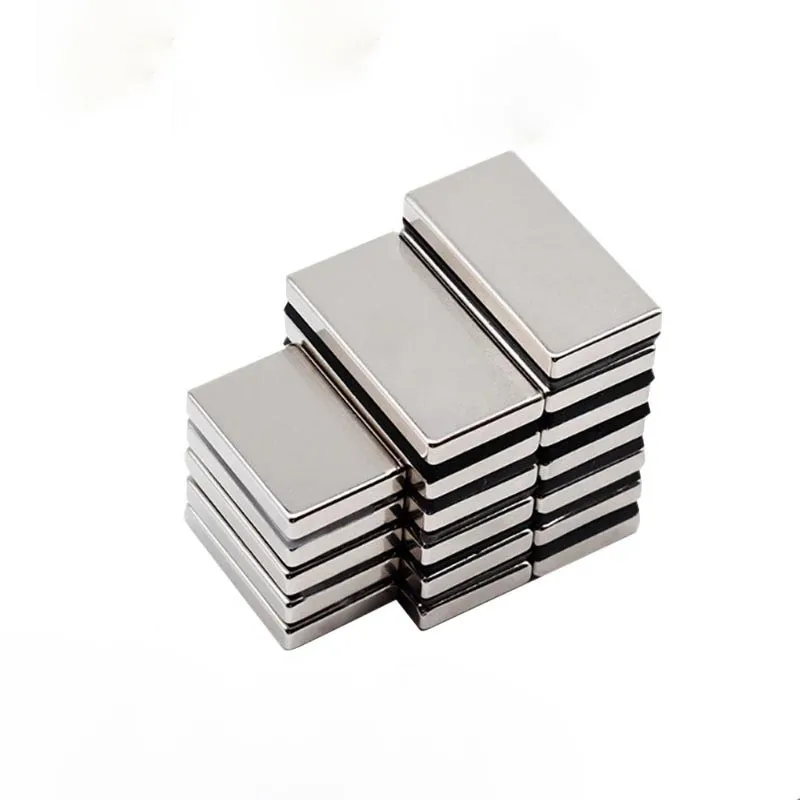

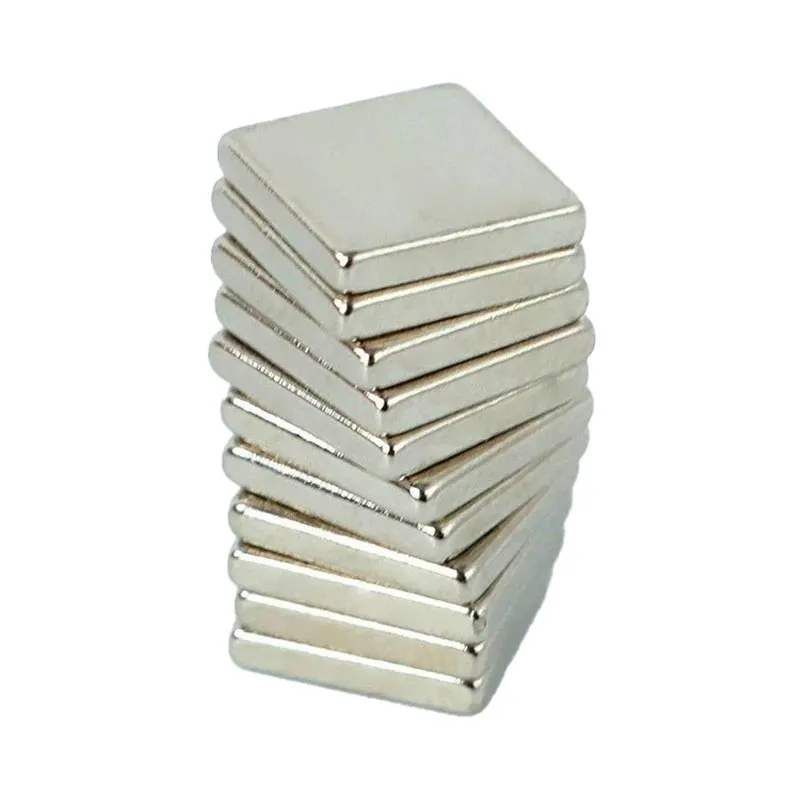

Imanes rectangulares de neodimio

Zhaobao Magnet Group suministra imanes rectangulares de neodimio personalizados para compradores mayoristas. Construida con 30 años de experiencia en fabricación, nuestra fábrica resuelve la distorsión de sinterización de gran tamaño mediante tecnología de vacío avanzada. Garantizamos tolerancias estrictas de ±0,05 mm, flujo magnético uniforme y revestimientos anticorrosión robustos. En asociación con CAS, ofrecemos soluciones magnéticas de alto rendimiento en todo el mundo.

Parámetros magnéticos Br, Hcj, BHmax y capacidades de temperatura (alineación estándar IEC)

Para especificar correctamente las barras magnéticas industriales para separadores, los ingenieros de diseño deben comprender la relación fundamental entre las propiedades magnéticas clave definidas en normas internacionales como IEC 60404-5 (Métodos de medición de las propiedades magnéticas de materiales magnéticamente duros).

Densidad de flujo residual (Br)

La densidad de flujo residual, expresada en Tesla (T) o Gauss (G), mide la inducción magnética que queda en un imán saturado cuando la intensidad del campo magnético se reduce a cero. Los valores más altos de Br se correlacionan directamente con una fuerza de retención magnética más fuerte o una mayor salida de flujo magnético en espacios de aire estrechos. Para los imanes rectangulares de neodimio estándar que funcionan a temperatura ambiente, grados como N52 o N54 alcanzan valores de Br superiores a 1,45 Tesla.

Coercitividad y Coercitividad Intrínseca (Hcb y Hcj)

La coercitividad representa la resistencia de un material magnético a la desmagnetización. La coercitividad normal (Hcb) indica la intensidad del campo magnético necesaria para reducir la inducción magnética a cero, mientras que la coercitividad intrínseca (Hcj) mide la intensidad del campo necesaria para reducir completamente la polarización interna a cero. En entornos operativos exigentes donde las barras magnéticas para separadores enfrentan campos magnéticos inversos o altas temperaturas de funcionamiento, un Hcj más alto es fundamental para evitar la desmagnetización permanente.

Producto de energía máxima (BHmax)

El producto energético máximo, medido en Mega-Gauss-Oersted (MGOe) o kilojulios por metro cúbico (kJ/m³), define la densidad máxima de energía magnética almacenada dentro del imán. Representa el producto máximo de la inducción (B) y la intensidad del campo (H) a lo largo de la curva de desmagnetización. Un BHmax más alto permite a los ingenieros minimizar las dimensiones de los componentes mientras mantienen el rendimiento magnético necesario.

Coeficientes térmicos y relación de temperatura de trabajo.

Los materiales sinterizados de NdFeB presentan características que dependen de la temperatura. Los coeficientes de temperatura para la inducción magnética α(Br) suelen oscilar entre -0,09% y -0,12% por grado Celsius, mientras que el coeficiente de temperatura para la coercitividad intrínseca β(Hcj) oscila entre -0,50% y -0,65% por grado Celsius. A medida que aumenta la temperatura, la agitación térmica reduce tanto el Br como el Hcj. Al seleccionar barras magnéticas para separadores para aplicaciones de temperatura elevada, los ingenieros deben seleccionar grados resistentes a la temperatura (series M, H, SH, UH, EH, AH) que mantengan suficiente Hcj para evitar la desmagnetización térmica irreversible a temperaturas máximas de trabajo.

Control de distorsión de sinterización de precisión para imanes rectangulares grandes

La fabricación de imanes rectangulares de neodimio a gran escala plantea graves desafíos técnicos, en particular en lo que respecta a la contracción y deformación anisotrópica durante la sinterización en fase líquida a alta temperatura. Debido a que las partículas de polvo de NdFeB se alinean bajo un alto campo magnético durante el prensado, la densidad de compactación y las relaciones de contracción difieren significativamente entre la dirección paralela (eje de alineación) y la dirección perpendicular.

Presión de campo magnético orientado y uniformidad de densidad.

Para eliminar los gradientes de densidad que causan deformaciones severas, Zhaobao Group utiliza tecnología avanzada de fundición en tiras combinada con decrepitación de hidrógeno (HD) y molienda por chorro para producir partículas ultrafinas con una distribución uniforme del tamaño de grano (de 3 a 5 micrones). Durante la etapa de compactación, nuestras prensas automáticas de campo magnético de cavidades múltiples aplican retroalimentación de presión en tiempo real para garantizar una densidad verde uniforme en grandes formas rectangulares.

Bandejas de Sinterización Especializadas y Control de Atmósfera

Durante la fase de sinterización al vacío a temperaturas superiores a 1000 °C, se colocan bloques rectangulares de alta calidad sobre placas de sinterización de molibdeno especialmente diseñadas con revestimientos cerámicos sin fricción. Esto permite una contracción microscópica sin restricciones, evitando fuerzas de arrastre físicas que causan curvatura de los bordes y deformación del arco. Además, nuestros hornos de vacío multizona controlados por computadora garantizan la uniformidad del campo de temperatura dentro de ±2°C en todo el volumen del horno.

Rectificado de precisión e inspección en línea

Después de la sinterización y el tratamiento térmico de varias etapas (recocido), nuestros grandes imanes rectangulares de neodimio se someten a rectificado de superficie de doble disco de alta precisión, electroerosión por hilo y corte CNC. Los sistemas de medición láser integrados de alta velocidad monitorean la precisión dimensional en longitud, ancho y espesor en tiempo real, lo que garantiza el cumplimiento estricto de tolerancias mecánicas estrictas (±0,05 mm o más estrictas).

Guía de selección de aplicaciones: grados, revestimientos y condiciones de trabajo

Seleccionar el grado de imán y la protección de la superficie correctos es esencial para la estabilidad operativa a largo plazo. A continuación se muestra nuestra matriz de selección de ingeniería para barras magnéticas para separadores adaptadas a entornos industriales específicos:

Guía de adquisiciones y garantía de calidad

Zhaobao Magnet Group garantiza total transparencia, riguroso control de calidad y estándares de fabricación sin defectos bajo la certificación ISO/IATF 16949. Cada envío de barras magnéticas para separadores personalizados se somete a pruebas de flujo magnético y verificación dimensional al 100 %.

Lista de verificación de verificación de tolerancia dimensional

Antes de realizar series de producción personalizadas, revise y confirme las siguientes especificaciones de parámetros físicos con nuestro equipo de ingeniería técnica:

• Largo (L) × Ancho (W) × Espesor (T):Defina las dimensiones en milímetros (mm) con las tolerancias requeridas (Estándar: ±0,05 mm; Precisión: ±0,02 mm).
• Dirección de magnetización:Especifique si la orientación es a través del espesor (orientada a lo largo de T), a lo largo (L) o a lo ancho (W).
• Chaflanes de esquina/radios:Indique los tratamientos de borde requeridos (por ejemplo, chaflán C0,5 mm o bordes redondeados R0,5 mm) para evitar que se astillen durante el ensamblaje.
• Especificaciones de revestimiento:Defina el espesor del tratamiento de la superficie (p. ej., Ni-Cu-Ni 12-25 micrones) y las horas requeridas de resistencia a la niebla salina (p. ej., 48 h, 96 h, 240 h).
• Límite de funcionamiento térmico:Confirme las temperaturas de funcionamiento continuas y máximas para garantizar la selección correcta de coercitividad.

Proceso de solicitud de muestra gratuita

Proporcionamos pruebas de muestra gratuitas para proyectos OEM/ODM calificados para acelerar su ciclo de diseño:

1. Presentación de requisitos técnicos:Póngase en contacto con nuestro equipo de ingeniería de ventas con sus dibujos técnicos, detalles de la aplicación objetivo y cantidades.
2. Evaluación de ingeniería y revisión de CAD:Nuestro equipo de I+D revisa su diseño en un plazo de 24 horas para verificar la viabilidad magnética y las tolerancias.
3. Fabricación de muestras:Las muestras de dimensiones estándar se envían en un plazo de 3 a 5 días hábiles; prototipos sinterizados personalizados en un plazo de 7 a 10 días.
4. Informe de prueba de rendimiento incluido:Cada paquete de muestra incluye informes de prueba de curva de histéresis (curva de desmagnetización), informes de espesor de recubrimiento y hojas de inspección dimensional.

Acerca del grupo magnético Zhaobao

Establecido en la década de 1990, Zhaobao Magnet Group es una fábrica de imanes con 30 años de antigüedad y una de las primeras empresas dedicadas a la producción de imanes de tierras raras en China. Después de 30 años de desarrollo, inversión continua e investigación y desarrollo rigurosos en el campo de los imanes fuertes, Zhaobao Group se ha convertido en un gran fabricante de productos de imanes permanentes que integra investigación y desarrollo, producción y ventas. Nuestra principal fábrica de imanes tiene una superficie de 60.000 metros cuadrados y emplea a más de 500 personas cualificadas. Hoy en día, nuestra producción anual de potentes imanes de neodimio de alta calidad supera las 8.000 toneladas, lo que establece nuestra posición como una base de producción de imanes permanentes líder en China.

Zhaobao Group se especializa en la fabricación de diversos imanes permanentes, incluidos imanes de neodimio, imanes de ferrita, imanes de SmCo e imanes de AlNiCo. Estos productos sirven a diversos sectores globales, incluida la ingeniería automotriz, la electrónica, las telecomunicaciones, los equipos médicos, la industria aeroespacial y la automatización industrial. Aprovechando las tecnologías magnéticas como nuestra competencia principal, también desarrollamos conjuntos magnéticos personalizados, herramientas magnéticas, juguetes magnéticos y equipos mecánicos especializados. Más allá de las dimensiones estándar, nos destacamos por ofrecer diseño de ingeniería personalizado, mecanizado de precisión y fabricación personalizada para imanes rectangulares de neodimio de alto rendimiento que cumplen con precisión los estrictos requisitos de ingeniería del cliente.

Preguntas frecuentes

P1: Si los imanes rectangulares de neodimio se astillan o se fracturan durante el ensamblaje, ¿quién es responsable?

Los imanes de neodimio sinterizados son materiales inherentemente frágiles debido a su estructura cristalina intermetálica. Si se producen daños debido a un embalaje inadecuado o a una manipulación en tránsito, Zhaobao Group asume toda la responsabilidad y proporciona reemplazos gratuitos inmediatos. Si se producen grietas durante el ensamblaje interno debido a un manejo inadecuado, nuestro equipo de ingeniería lo ayudará a diseñar plantillas de ensamblaje no magnéticas especializadas y parachoques protectores para evitar astillas.

P2: ¿Qué sucede si los imanes pierden magnetización durante el transporte marítimo o aéreo?

Los imanes sin blindaje pueden sufrir desmagnetización o provocar riesgos de transporte si se exponen a fuertes campos externos o cambios bruscos de temperatura. Zhaobao Group empaqueta todas las exportaciones utilizando contenedores con protección magnética personalizados (cajas revestidas de hierro) que cumplen con las regulaciones de mercancías peligrosas de la IATA y los estándares de transporte marítimo. Garantizamos cero pérdida de rendimiento o desmagnetización durante el tránsito en condiciones logísticas normales.

P3: ¿Cómo se garantiza la coherencia magnética en un lote grande de 100.000 piezas rectangulares?

Utilizamos equipos de detección de flujo magnético 100% automatizados junto con control estadístico de procesos (SPC). Cada lote de imanes se prueba para determinar Br, Hcj y la consistencia del producto de máxima energía. Garantizamos que la desviación del campo magnético de la superficie dentro del mismo lote se mantiene estrictamente entre ±1,5% y ±2,0%.

P4: ¿Se pueden mecanizar o perforar directamente los imanes rectangulares de neodimio después de la sinterización?

Se desaconseja encarecidamente el corte mecánico directo o la perforación con herramientas de acero estándar después de la sinterización, ya que el calentamiento local puede provocar una desmagnetización térmica y una combustión por chispa del polvo de NdFeB. Todas las formas complejas, ranuras o perforaciones deben realizarse antes de la magnetización final utilizando un corte con hilo de diamante o un rectificado ultrasónico CNC bajo un flujo continuo de refrigerante líquido.

P5: ¿Cómo ayuda Zhaobao Magnet Group cuando experimentamos una pérdida inesperada de excitación motora?

En asociación con el "Centro de tecnología de ingeniería de imanes de motores de imanes permanentes" (coestablecido con la Academia de Ciencias de China), nuestro equipo técnico realiza análisis de fallas en imanes degradados. Probamos el historial térmico, la oxidación microestructural y las curvas de desmagnetización para identificar la causa raíz (ya sea sobrecarga térmica, picos de campo inverso o falla del recubrimiento) y suministramos grados de reemplazo rediseñados de alta coercitividad (por ejemplo, cambiando a las series SH, UH o EH).
