Densidad de flujo superficial para imanes de neodimio de grado N35 estándar, medida en el centro del polo magnético con un medidor de gauss de efecto Hall, contacto de sonda o separador de 0,5 mm.
Productos
imán n35 gauss
Comprender la medición de gauss de superficie del imán n35 es esencial para la ingeniería de aplicaciones y el diseño de circuitos magnéticos adecuados. El valor de gauss, que representa la densidad del flujo magnético en la superficie del imán, normalmente oscila entre 2200 y 2600 gauss para las configuraciones estándar N35, con variaciones basadas en la geometría del imán, la distancia de medición y la consistencia del material. Nuestra fábrica proporciona datos gauss completos para todos los productos magnéticos N35, medidos en condiciones controladas utilizando medidores gauss calibrados con accesorios de prueba estandarizados, lo que garantiza predicciones de rendimiento confiables para sus aplicaciones específicas.
Enviar Consulta
Descripción del Producto
Medición de Gauss con imán N35: especificaciones y pruebas de densidad de flujo superficial
Rango típico de Gauss N35
2200 - 2600 Gauss
Nota: Equivale a 0,22 - 0,26 Tesla. Los valores varían según la forma, el tamaño y la metodología de medición del imán.
Factores que influyen en las mediciones de Gauss N35

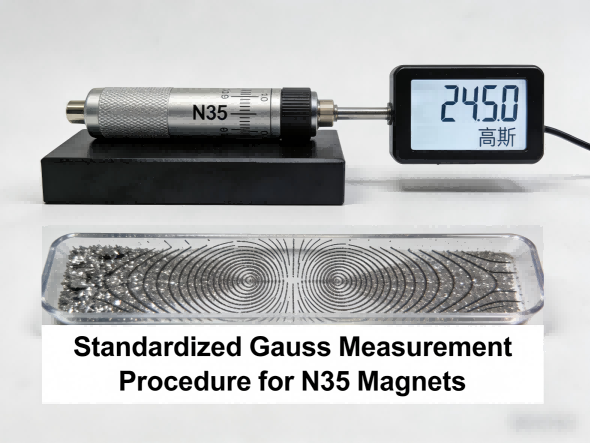

Metodología de medición
ReportadogaussLos valores varían significativamente según la técnica de medición. Cumplimos con la norma ASTM A977 para pruebas magnéticas, utilizando medidores gauss de efecto Hall calibrados con sondas de área activa de 0,25 mm². Las medidas se toman a distancias estandarizadas (contacto, 0,5 mm, 1,0 mm) desde el centro de la superficie del imán. ElgaussLa lectura de los imanes N35 disminuye aproximadamente entre un 8 y un 12 % por milímetro de espacio de aire, lo que hace que un protocolo de medición consistente sea esencial para el análisis comparativo entre diferentes fuentes de imanes.

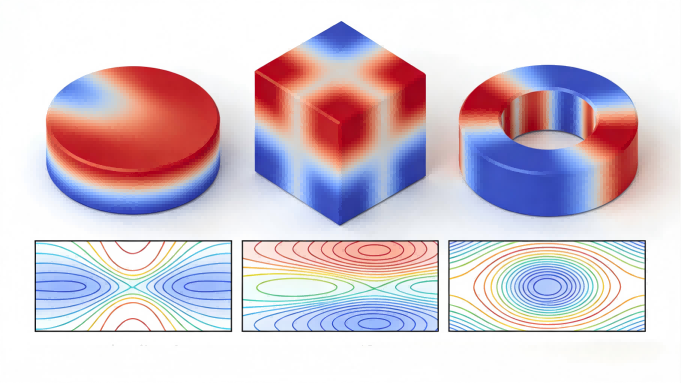

Geometría del imán y efectos desmagnetizantes
La forma y la relación de aspecto de los imanes N35 afectan significativamente la superficie.gausslecturas. Los imanes largos y delgados exhiben una menor densidad de flujo superficial debido a campos desmagnetizadores internos más fuertes, mientras que los imanes gruesos y cortos muestran lecturas más altas. Por ejemplo, un disco magnético N35 (10 mm de diámetro × 2 mm de espesor) normalmente mide entre 2300 y 2400 gauss, mientras que el mismo material en forma de bloque (10 mm × 10 mm × 10 mm) puede alcanzar entre 2500 y 2600 gauss. Nuestras hojas de datos técnicos proporcionan información específica de geometría.gaussdatos para una planificación precisa de la aplicación.
Controles de fabricación y consistencia de materiales
CoherentegaussEl rendimiento requiere controles estrictos de materiales y procesos. Nuestros imanes N35 utilizan materiales de neodimio vírgenes (pureza ≥99,5%) con contenido controlado de disprosio para garantizar propiedades magnéticas uniformes. A través del control estadístico del proceso de las temperaturas de sinterización (±2°C) y la intensidad del campo de magnetización (≥2,0T), logramos un rendimiento de lote a lote.gaussvariación de menos de ±3%, significativamente menor que la variación típica de la industria de ±8-10%. Cada lote de producción se somete a un mapeo gauss para verificar la uniformidad.
Estándares y equipos de medición
Efecto Hall
Sonda
Sonda
Medidores Gauss de efecto Hall
Utilizamos medidores de gauss de las series Lake Shore 475 y F.W. Bell 5180 con sondas calibradas, trazables según los estándares NIST para una medición precisa de la densidad de flujo.
Prueba
Artículos fijos
Artículos fijos
Accesorios de prueba estandarizados
Los accesorios de posicionamiento de precisión garantizan una alineación uniforme de la sonda y una distancia de medición (±0,05 mm) para lecturas gauss repetibles en todos los lotes de producción.
Campo
Mapeador
Mapeador
Mapeo de campos automatizado
Los sistemas de mapeo de campo de 3 ejes controlados por computadora crean perfiles completos de densidad de flujo, identificando puntos calientes y problemas de uniformidad en los imanes N35.
Temperatura
Cámara
Cámara
Pruebas de temperatura
Las cámaras ambientales miden la variación de Gauss con la temperatura (rango de -40 °C a +80 °C), proporcionando datos completos sobre el rendimiento térmico de los imanes N35.
Valores de Gauss N35 según configuraciones de imanes comunes
La siguiente tabla proporciona superficies típicas.gaussMedidas para formas y tamaños de imanes N35 comunes. Todos los valores se midieron en el centro de la superficie del imán utilizando un protocolo de prueba estandarizado con una distancia de sonda de 0,5 mm. Configuraciones personalizadas e informes de medición están disponibles a pedido.
| Forma del imán | Dimensiones (mm) | Rango de Gauss de superficie | Condición de medición | Correlación de la fuerza de tracción | Aplicaciones comunes |
|---|---|---|---|---|---|
| Desct | Ø10 × 2 | 2.300 - 2.400 gramos | Centro, separador de 0,5 mm | 1,2 - 1,4 kilogramos | Sensores, pequeños soportes. |
| Desct | Ø20×5 | 2.400 - 2.500 gramos | Centro, separador de 0,5 mm | 4,5 - 5,0 kilos | Conjuntos mecánicos |
| Bloquear | 10×10×5 | 2.450 - 2.600 gramos | Centro, separador de 0,5 mm | 3,8 - 4,2 kilogramos | Componentes del motor |
| Anillo | Ø20/Ø10 × 5 | 2.200 - 2.350 gramos | Centro, separador de 0,5 mm | 2,5 - 3,0 kilogramos | Altavoces, sensores |
| Cilindro | Ø6×20 | 2.150 - 2.300 gramos | Centro, separador de 0,5 mm | 1,8 - 2,2 kilos | Dispositivos médicos |
| Forma personalizada | Variable | 2.100 - 2.550 gramos | Protocolo especificado | Dependiente de la geometría | Aplicaciones especializadas |
Garantía de calidad para el rendimiento de Gauss
Cada lote de producción de nuestros imanes N35 se somete a un exhaustivogaussVerificación del rendimiento a través de nuestro protocolo de prueba de múltiples etapas. Realizamos pruebas de muestras aleatorias utilizando medidores de gauss calibrados, mapeo completo de superficies para imanes más grandes y análisis comparativos con estándares de referencia. Nuestro laboratorio de control de calidad mantiene controles de temperatura y humedad (±1°C, ±5% RH) durante las pruebas para garantizar la coherencia de las mediciones. Los certificados de prueba incluyen datos detallados de medición de Gauss, condiciones de medición y comparación con los límites de especificación para una trazabilidad completa y validación del rendimiento.
Certificado de rendimiento Gauss IATF 16949:2016 Cumple con ASTM A977 Trazable al NIST Norma Norma ISO 9001:2015 Mapeo de superficie completa
Soporte técnico para aplicaciones sensibles a Gauss
Para aplicaciones donde específicasgaussLos valores son críticos (activación de sensores, dispositivos magnéticos, posicionamiento de precisión), nuestro equipo de ingeniería brinda soporte especializado que incluye simulación magnética para predecir niveles de gauss en su ensamblaje, patrones de magnetización personalizados para lograr distribuciones de densidad de flujo específicas y análisis de compensación de temperatura para aplicaciones que operan en diferentes rangos de temperatura. Mantenemos una base de datos completa del rendimiento de Gauss en toda nuestra gama de productos N35, lo que permite una recomendación rápida de configuraciones de imán óptimas para sus requisitos de Gauss.
Solicite datos de medición de Gauss o consulta técnica
Nuestro equipo técnico proporciona informes detallados de medición de Gauss para configuraciones específicas de imanes N35, incluidos datos de mapeo de superficie, curvas de rendimiento de temperatura y análisis comparativos con sus especificaciones. Ofrecemos muestras gratuitas de imanes con certificados completos de prueba de Gauss para evaluación y consulta de ingeniería para aplicaciones donde el control preciso de la densidad de flujo es esencial. Contáctenos con sus requisitos de gauss, condiciones de medición y parámetros de aplicación para obtener soporte técnico integral.
Soporte técnico de medición: +86-18226620303 (WhatsApp/WeChat) | Correo electrónico: zb25@magnets-world.com | Los informes de medición de Gauss generalmente se entregan en un plazo de 2 días hábiles.
