Los imanes de disco, caracterizados por su forma circular plana con magnetización axial, se encuentran entre las configuraciones de imanes permanentes más versátiles utilizadas en la industria moderna. Su geometría simple contradice la compleja ingeniería necesaria para producirlos con propiedades magnéticas consistentes, dimensiones precisas y una protección confiable contra la corrosión. Nuestra fábrica está dedicadaimán de discoLas líneas de producción combinan el procesamiento avanzado de materiales con el mecanizado de precisión para ofrecer componentes que sobresalen en aplicaciones que van desde sensores en miniatura hasta conjuntos magnéticos industriales.
Productos
Imanes de disco

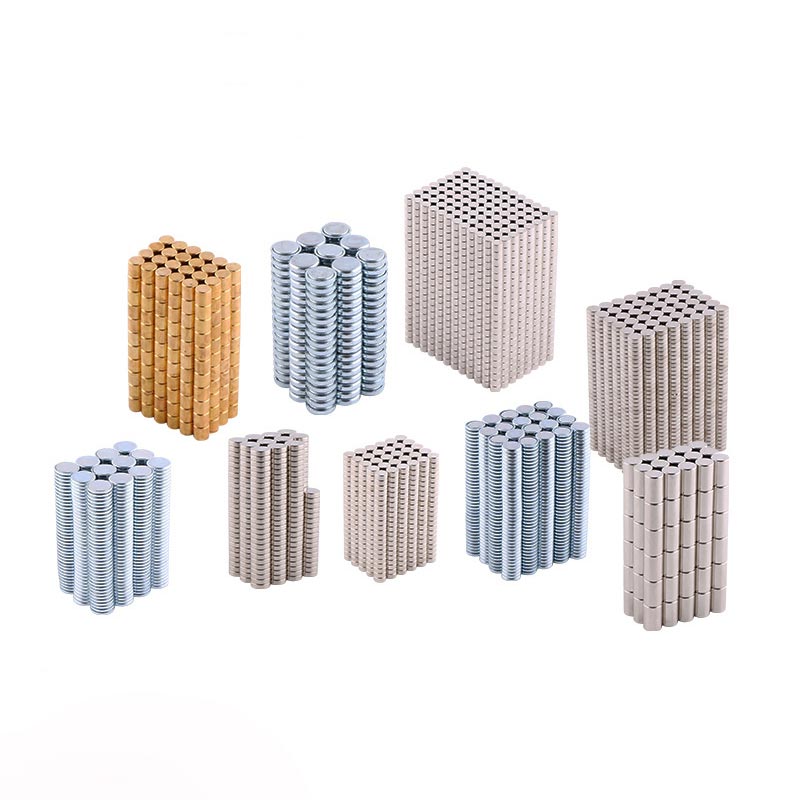

Nuestra fábrica se especializa en la fabricación de imanes de disco de alta precisión para diversas aplicaciones industriales que requieren componentes magnéticos circulares y planos. Con 30 años de experiencia en la producción de imanes, ofrecemos imanes de disco en varios diámetros (de 1 mm a 150 mm), espesores y materiales magnéticos, incluidos NdFeB, SmCo, ferrita y Alnico. Cada disco magnético se somete a un riguroso control de calidad para garantizar dimensiones precisas, propiedades magnéticas consistentes y recubrimientos protectores duraderos para un rendimiento confiable.
Enviar Consulta
Descripción del Producto
Si necesitas delgadoimanes de discoPara diseños con espacio limitado o variantes más gruesas para una fuerza magnética máxima, nuestra integración de fabricación vertical garantiza la calidad en cada etapa. Desde la selección de la materia prima (utilizando ≥99,5% de neodimio puro para los grados NdFeB) hasta la inspección final, mantenemos un control estricto sobre todo el proceso, lo que resulta enimanes de discoque funcionan de manera predecible en sus aplicaciones.
Ventajas clave de nuestra fabricación de imanes de disco
Control de espesor de precisión
Paraimanes de disco, el espesor es a menudo la dimensión más crítica que afecta tanto el rendimiento magnético como el ajuste del ensamblaje. Nuestra tecnología de rectificado de doble cara logra tolerancias de espesor tan ajustadas como ±0,01 mm, con un paralelismo mantenido dentro de 0,02 mm en toda la superficie. Esta precisión garantiza una distribución uniforme del campo magnético y evita problemas de montaje en aplicaciones apiladas o muy juntas.
Magnetización axial optimizada

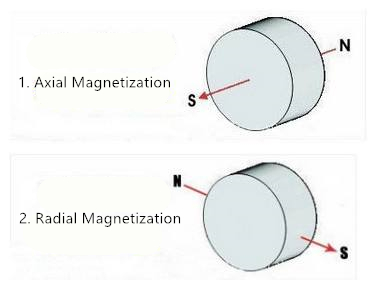

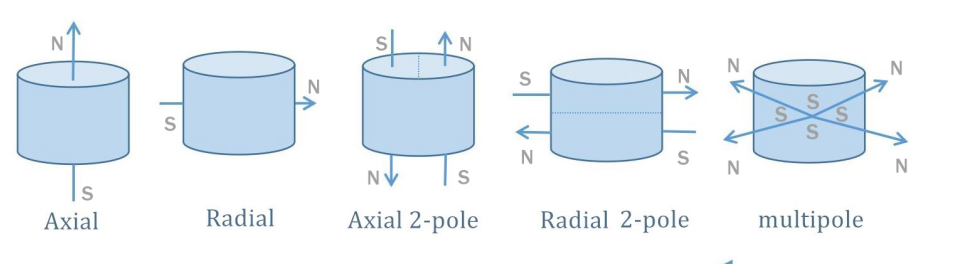

La dirección de magnetización es crucial paraimanes de disco. Nuestros sistemas de magnetización totalmente automatizados aplican potentes campos pulsados (hasta 5T) a lo largo de la dirección axial, asegurando una saturación completa y una alineación de polaridad consistente. Para multipolarimanes de disco, empleamos accesorios especializados para crear patrones de magnetización radiales o personalizados precisos con transiciones nítidas entre polos.
Protección de bordes mejorada
Los imanes de disco son particularmente vulnerables a mellarse en sus bordes durante la manipulación y el montaje. Nuestro proceso patentado de radio de borde crea ligeros biseles (0,1-0,3 mm) que reducen significativamente este riesgo sin comprometer el rendimiento magnético. Combinado con nuestro galvanoplastia uniforme Ni-Cu-Ni que cubre completamente los bordes, esto da como resultado una mayor durabilidad.imanes de discocon una vida útil más larga.
Tipos y aplicaciones de imanes de disco
Imanes de disco delgado
Espesor:0,5 mm - 3 mm
Aplicaciones:Sensores, interruptores de láminas, codificadores magnéticos, electrónica de consumo delgada
Característica clave:Diseño que ahorra espacio con suficiente campo magnético para aplicaciones de detección
Imanes de disco estándar
Espesor:3 mm - 10 mm
Aplicaciones:Rotores de motores, soportes magnéticos, separadores, uso industrial en general.
Característica clave:Equilibrio óptimo entre fuerza magnética y estabilidad mecánica.
Imanes de disco grueso
Espesor:10 mm - 50 mm
Aplicaciones:Acoplamientos de alto par, elevación de cargas pesadas, mandriles magnéticos
Característica clave:Máxima fuerza magnética para aplicaciones mecánicas exigentes
Especificaciones del imán de disco estándar (NdFeB N45)
La siguiente tabla muestra los tamaños estándar y las fuerzas de sujeción aproximadas para nuestro NdFeB sinterizado.imanes de discocon revestimiento de Ni-Cu-Ni. Tamaños, grados (N35 a N52) y recubrimientos (Zn, epoxi, Au, etc.) personalizados están disponibles a pedido. La fuerza de tracción se mide sobre una placa de acero de 10 mm de espesor.
| Diámetro (mm) | Espesor (mm) | Calificación | Aprox. Peso (gramos) | Fuerza de tracción típica (kg) |
|---|---|---|---|---|
| 6.0 | 2.0 | N45 | 0.44 | 1,2 kilogramos |
| 10.0 | 3.0 | N45 | 1.75 | 3,5 kilogramos |
| 15.0 | 5.0 | N45 | 6.2 | 8,5 kilogramos |
| 20.0 | 10.0 | N45 | 24.8 | 22 kilogramos |
| 30.0 | 10.0 | N45 | 55.8 | 45 kilos |
| Costumbre | 0,5 - 50 | Todo | Calculado | Simulado |
Consideración importante de manejo
Imanes de discocon grandes relaciones diámetro-espesor (discos delgados) son más susceptibles a agrietarse bajo tensión mecánica. Recomendamos utilizar herramientas no ferrosas para su manipulación y evitar el contacto directo entre imanes para diámetros más grandes. Nuestro embalaje protector (contenedores de plástico individuales dentro de cajas divididas) está diseñado específicamente para evitar daños durante el envío.
Aplicaciones principales de los imanes de disco
El diseño plano y simétrico deimanes de discolos hace ideales para numerosas aplicaciones en diversas industrias. Su campo magnético predecible y su facilidad de integración contribuyen a su uso generalizado.
- Motores CC sin escobillas:Montado sobre rotores para un funcionamiento eficiente y sin mantenimiento en aplicaciones automotrices, industriales y de consumo.
- Sensores e interruptores magnéticos:Se utiliza en sistemas de detección de posición, detección de velocidad y conmutación de proximidad.
- Fijación y sujeción magnética:Para portaherramientas, plantillas, accesorios, cierres magnéticos y componentes de seguridad durante el mecanizado.
- Dispositivos acústicos:Altavoces, auriculares y micrófonos donde los discos magnéticos proporcionan el campo magnético necesario para la transducción del sonido.
- Equipo médico:Componentes de resonancia magnética, sistemas de administración de medicamentos, instrumentos quirúrgicos y dispositivos de diagnóstico.
- Separación magnética:Dispuestos en rejillas o placas para eliminar contaminantes ferrosos de líquidos y polvos.
- Electrónica de consumo:Motores de vibración para teléfonos inteligentes, mecanismos de enfoque automático de cámaras, conectores de carga magnéticos y dispositivos domésticos inteligentes.
- Energía Renovable:Generadores de turbinas eólicas y otros sistemas de conversión de energía limpia.
Certificaciones y estándares de calidad
Nuestros procesos de fabricación y sistemas de gestión de calidad están certificados según estándares internacionales, lo que garantiza nuestraimanes de discoCumplir con los estrictos requisitos de los mercados globales, incluidas las industrias automotriz, médica, aeroespacial y de electrónica de consumo.
IATF 16949:2016 Norma Norma ISO 9001:2015 ISO 14001:2015 ALCANCE Y RoHS Certificado SGS CP65/EN71
Cada lote deimanes de discose somete a pruebas integrales que incluyen verificación dimensional (usando proyectores ópticos y CMM), pruebas de propiedades magnéticas (histéresis gráfica), medición del espesor del recubrimiento (rayos X), pruebas de adhesión (prueba de cinta según ASTM D3359) y simulación ambiental (prueba de niebla salina según ASTM B117). Las certificaciones de materiales y los informes de pruebas están disponibles para todos los pedidos de producción.
Solicite muestras y cotizaciones de imanes de disco
Soporte de ingeniería gratuito para aplicaciones personalizadas
Envíe sus requisitos de imán de disco (material, grado, diámetro, espesor, cantidad, recubrimiento y magnetización) para obtener una cotización detallada. Nuestro equipo de ingeniería puede brindar asistencia técnica con el diseño de circuitos magnéticos, selección de materiales y optimización de aplicaciones.
Póngase en contacto con nuestro equipo técnico de ventas:
WhatsApp/WeChat/Tel: +86-18133696123 | Correo electrónico: zb12@magnets-world.com
Tiempo de respuesta: normalmente entre 2 y 4 horas hábiles. Embalaje de calidad de exportación y documentación completa incluidos en todos los envíos internacionales.
